Telhas trapezoidais e montagem

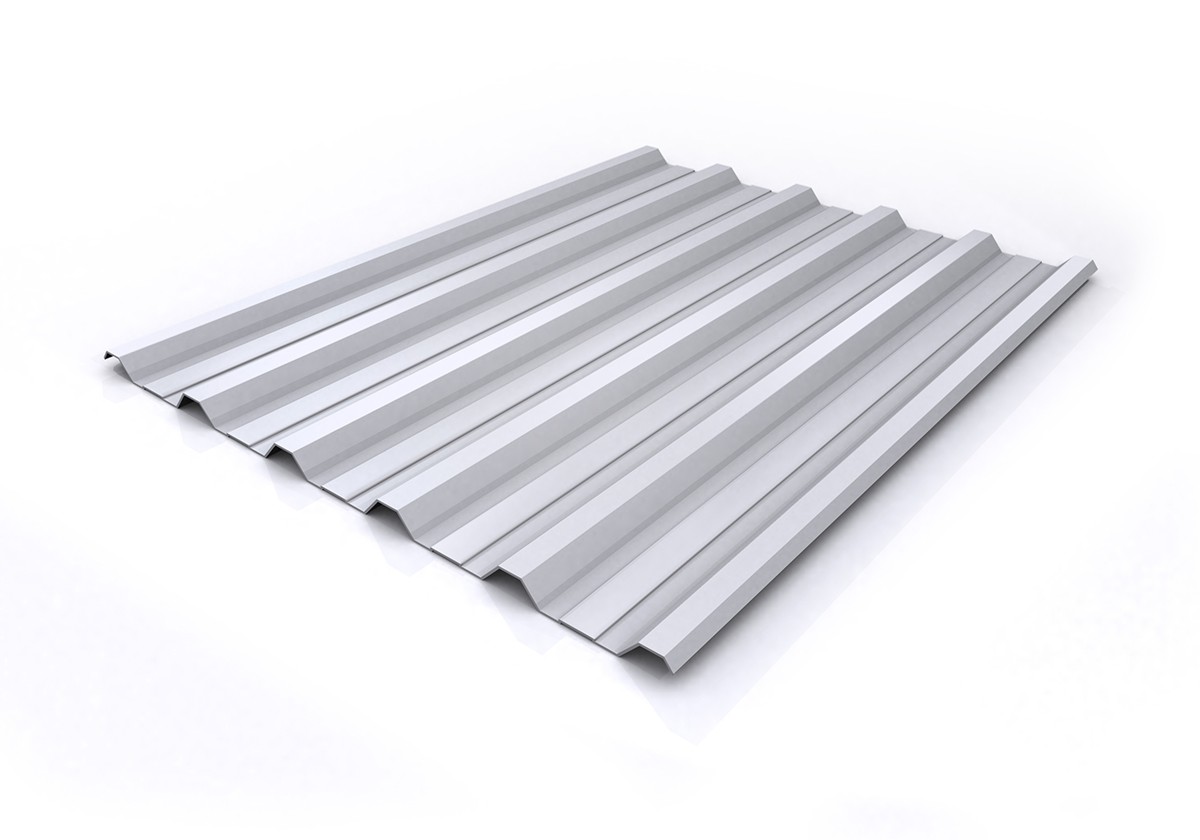

Já falamos aqui sobre as Telhas Onduladas e qual a maneira correta de fazer a sua montagem. Agora é hora de você conhecer mais sobre as telhas trapezoidais, um tipo de perfil onde a seção transversal é composta por uma série de trapézios fixados com parafusos.

Seu principal uso é no fechamento de coberturas, laterais e vãos entre terças. Por possuir calhas mais largas, o escoamento das águas fluviais ocorre de maneira mais fácil. As obras industriais de grande porte fazem uso destas telhas, pois elas possuem leveza e durabilidade, além de proporcionar economia e a redução do tempo de construção. Arquitetos e projetistas também se beneficiam, uma vez que ganham mais liberdade para criar, visto que a altura do trapézio permite obter a melhor performance de qualidade em relação ao projeto.

Uma telha trapezoidal é constituída de várias partes que precisam ser montadas durante a instalação, além de termos que ajudam a entender como funciona esse processo. Veja abaixo cada uma delas:

Mesa

São os trechos horizontais superiores da seção da telha.

 Alma

São os trechos inclinados que unem as mesas.

Passo

É a distância entre os centros de duas mesas superiores consecutivas.

 Canal

São os trechos horizontais interiores da seção da telha, por onde escoa a água.

 Recobrimento lateral

É o trecho superposto quando duas telhas são colocadas lado a lado numa cobertura.

 Recobrimento longitudinal

É o trecho superposto quando duas telhas são colocadas uma a seguir da outra numa cobertura.

 Largura total

É a distância entre as extremidades do perfil.

 Largura útil

É a largura efetivamente coberta pelo perfil, ou seja, é a diferença entre a largura total e o recobrimento lateral.

 Altura

É a distância vertical entre a mesa superior e a mesa inferior.

 Nervura (Bit)

É a dobra com pequena altura, feita para reforçar a seção e diminuir o risco de deformação localizada.

Agora que você já sabe o que são telhas trapezoidais, seus benefícios e quais elementos as compõem, confira como executar a montagem:

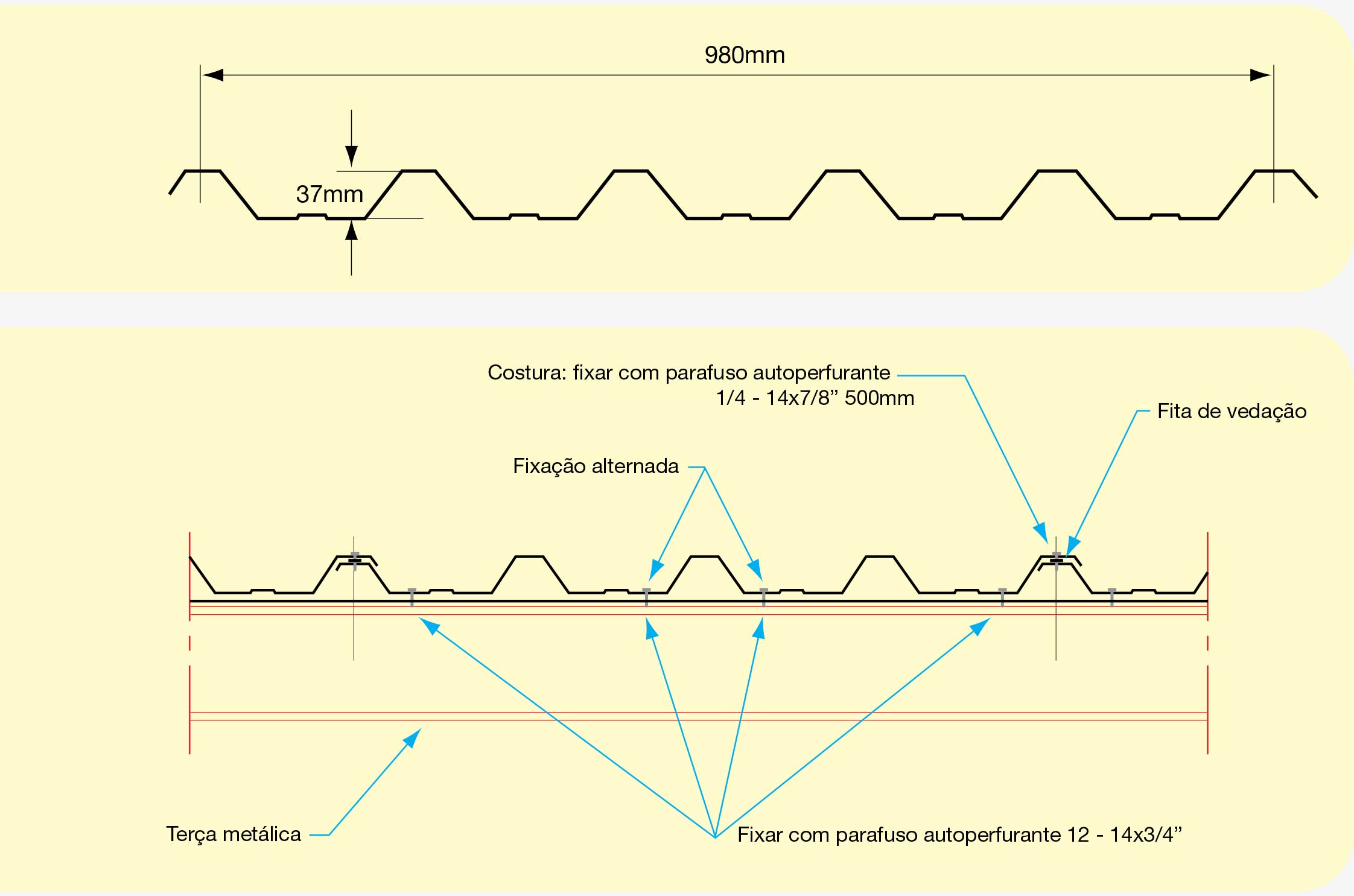

Montagem das Telhas Trapezoidais







Fonte: ABCEM
